Langkah-Langkah Cara Menyambung Kabel Listrik dengan Benar
Menyambung kabel listrik di rumah perlu dilakukan dengan benar agar tidak menimbulkan risiko bahaya. Dampak negatif yang bisa terjadi seperti korsleting listrik hingga kebakaran bisa muncul jika prosedur penyambungan tidak diperhatikan. Oleh karena itu, penting untuk mempelajari cara menyambung kabel listrik sesuai prosedur.
Berikut ini beberapa metode sambungan kabel listrik yang bisa digunakan:

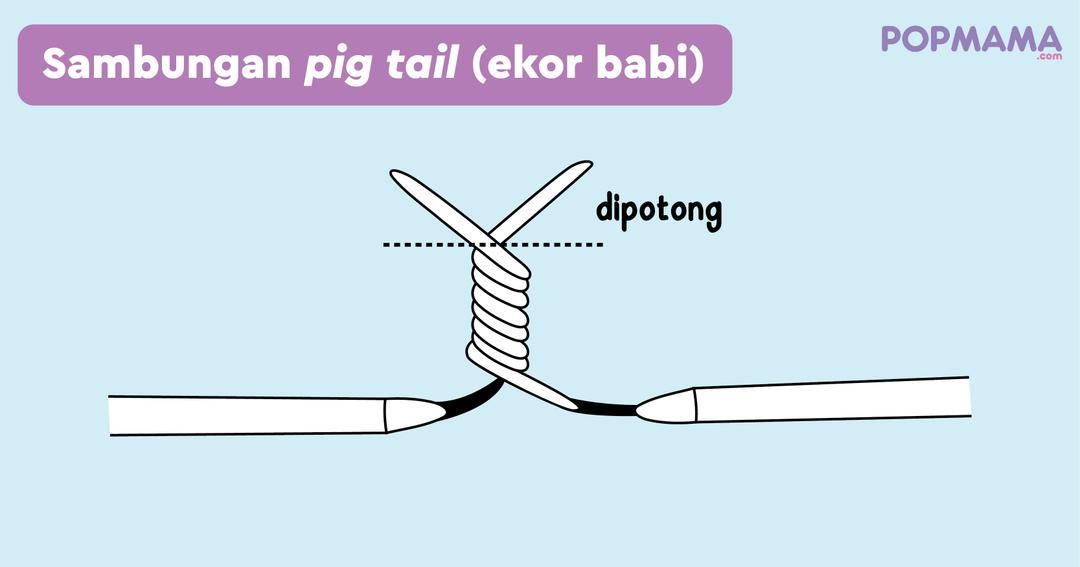

1. Sambungan Pig Tail atau Ekor Babi
Sambungan ini disebut pig tail karena bentuknya melilit seperti ekor babi. Metode ini sangat cocok untuk kabel tunggal. Berikut langkah-langkahnya:
– Lepas bagian luar kabel sekitar 2 sampai 3 sentimeter.
– Setelah inti kabel terlihat, gabungkan kedua kabel dan pelintir hingga membentuk seperti ekor babi.
– Potong ujung kabel agar lebih rapi.
– Tutup bagian sambungan dengan solasi khusus untuk menjaga keamanan.
2. Sambungan Puntir
Sambungan puntir adalah pengembangan dari sambungan pig tail. Terdapat dua jenis, yaitu Bell Hangers dan Western Union. Berikut cara membuat sambungan Bell Hangers:
– Siapkan kabel dan lepaskan ujungnya sekitar 5 sentimeter.
– Bengkokkan ujung kabel hingga membentuk sudut 90 derajat.
– Gabungkan ujung kabel dengan dipelintir kuat.
– Tutup sambungan dengan solasi khusus.
Untuk sambungan Western Union:
– Lepaskan isolasi kabel sepanjang 5 sampai 7 sentimeter.
– Sambungkan kabel dengan cara menyilang.
– Puntir kabel secara berlawanan hingga membentuk huruf Y.
– Ulangi proses pada kabel lainnya hingga sambungan kuat.
3. Sambungan Bolak-Balik
Metode ini cocok untuk menyambung kabel tiga warna atau lebih. Langkah-langkahnya:
– Kupas ujung kabel sepanjang 3 sampai 4 sentimeter.
– Silangkan ujung kabel hingga membentuk huruf X.
– Putar kedua kabel secara bersama.
– Bengkokkan ujung kabel yang lebih panjang hingga membentuk garis lurus.
– Ulangi putaran kabel untuk memperkuat sambungan.
4. Sambungan Britania
Metode ini menggunakan dua jenis kabel dengan ukuran berbeda. Berikut langkah-langkahnya:
– Potong ujung kabel yang ingin disambung.
– Siapkan kabel kecil dan lepas bagian isolasinya.
– Bengkokkan ujung kabel yang akan disambung.
– Letakkan kabel secara berlawanan.
– Gunakan kabel kecil untuk mengikat kedua kabel.
– Lilitkan kabel kecil mengitari kedua kabel hingga kuat.
5. Sambungan Percabangan
Metode ini digunakan untuk menyambungkan beberapa kabel sekaligus. Ada tiga jenis, antara lain:
– Single Plan Join:
– Lepaskan kabel utama tanpa merusaknya.
– Kupas kabel lain dan dekatkan ujungnya.
– Lilitkan keduanya hingga kuat.
– Kontted Tab Joint:
– Sama seperti single plan join, tetapi lilitannya lebih rapat dan kuat.
– Crossed Flat Tap Joint:
– Gabungkan beberapa metode single plan join.
– Kupas kabel utama dan kabel lain.
– Lilitkan keduanya hingga kuat.
6. Sambungan Scarf
Sambungan ini mirip dengan sambungan britania, tetapi menggunakan kabel kecil sebagai bantuan. Langkah-langkahnya:
– Pipihkan kabel kecil sebelum disambung.
– Letakkan kabel inti secara bersisian.
– Lilitkan kabel kecil secara kuat mengelilingi kabel utama.
– Pastikan ikatan kuat agar tidak mudah lepas.
7. Sambungan Mata Itik
Sambungan ini memiliki bentuk bulat di ujungnya seperti mata itik. Fungsinya untuk menempatkan baut sebagai pengikat. Sambungan ini cocok untuk kebutuhan khusus seperti memasang kabel pada fitting atau sakelar.
Itulah beberapa cara menyambung kabel listrik sesuai prosedur. Pilihlah teknik yang sesuai dengan kebutuhan dan jenis kabel yang digunakan. Dengan melakukan penyambungan dengan benar, Anda dapat menjaga keamanan dan kelancaran sistem listrik di rumah.
